기초 지지용 앵커링 리그 사용에 대한 단계별 가이드는 무엇입니까?

기초 지지용 앵커링 리그 사용에 대한 단계별 가이드는 무엇입니까?

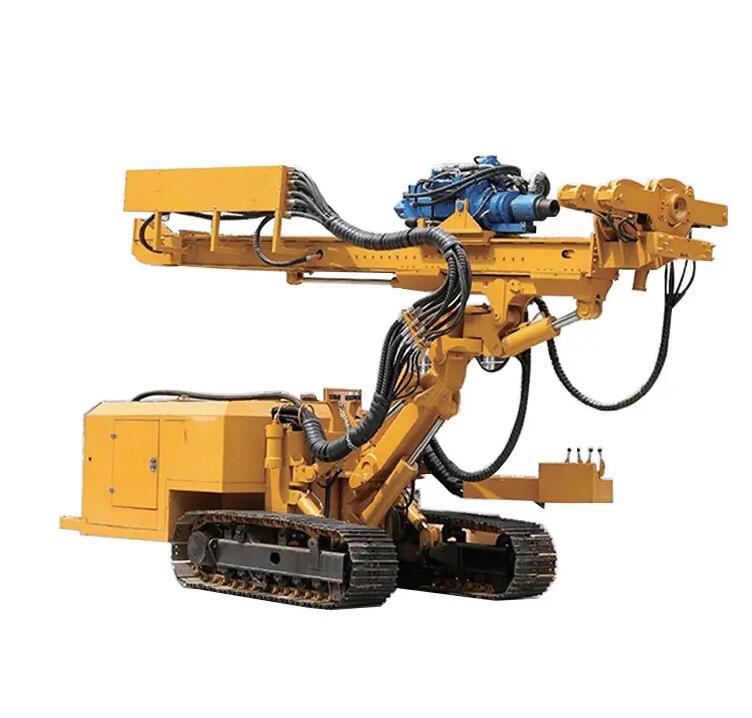

기반 지원앵커링 장비까다로운 토양이나 암석 조건에서 구조물의 안정성과 안전성을 보장하는 지반 공학 엔지니어링의 중요한 프로세스입니다. 이러한 특수 드릴링 기계는 기초, 옹벽 또는 경사면을 강화하는 접지 앵커, 타이백 또는 토양 못을 설치하도록 설계되었습니다. 그러나 앵커링 장비를 작동하려면 최적의 결과를 얻으려면 정밀도, 기술 지식, 안전 프로토콜의 엄격한 준수가 필요합니다. 이 기사에서는 준비, 드릴링, 설치 및 설치 후 절차를 포괄하는 기초 지지용 앵커링 리그 사용에 대한 포괄적인 단계별 가이드를 제공합니다.

1단계: 운영 전 계획 및 현장 평가

앵커링 장비를 배치하기 전에 철저한 현장 평가를 수행해야 합니다. 여기에는 토양 구성, 지하수 수준 및 하중 지지 요구 사항을 이해하기 위한 지질 공학 보고서 검토가 포함됩니다. 엔지니어는 구조적 요구 사항에 따라 앵커 유형(예: 그라우팅 앵커, 나선형 앵커), 깊이, 직경 및 간격을 결정합니다. 또한 현장에 지하 유틸리티, 자연 구조물 또는 기존 구조물과 같은 장애물이 있는지 조사합니다. 동원되기 전에 필요한 모든 허가와 안전 허가를 받아야 합니다.

2단계: 리그 설정 및 보정

현장에 도착하면 아웃리거나 안정 장치를 사용하여 고정 장비를 안정되고 평평한 지면에 배치하여 작업 중 기울어짐을 방지합니다. 엔지니어링 레이아웃에 따라 장비가 지정된 드릴링 지점에 정렬되어 있는지 확인하십시오. 기술 사양에 따라 드릴링 각도, 토크 설정, 공급 압력을 포함하여 장비의 유압 및 전자 시스템을 보정합니다. 마스트, 드릴 스트링, 유압 호스 등 모든 구성품에 대해 작동 전 점검을 수행하여 최적의 상태인지 확인합니다.

3단계: 드릴링 및 구멍 준비

토양이나 암석 상태에 따라 적절한 드릴 비트와 기술을 선택하여 드릴링을 시작합니다. 연약한 토양의 경우 연속 플라이트 오거를 사용한 회전식 드릴링을 사용할 수 있으며, 단단한 암석에는 DTH(Down-the-hole hammer) 드릴링이 필요할 수 있습니다. 드릴링 속도, 토크, 플러시 압력과 같은 매개변수를 모니터링하여 구멍 무결성을 유지합니다. 드릴링 중에 구멍 붕괴를 방지하기 위해 필요한 경우 케이싱이나 안정화 유체를 사용하십시오. 목표 깊이에 도달하면 공기 또는 물 세척을 사용하여 구멍을 철저히 청소하여 잔해물을 제거하고 앵커의 적절한 접착 강도를 보장합니다.

4단계: 앵커 설치 및 그라우팅

조립식 앵커 어셈블리(일반적으로 강철 힘줄 또는 막대)를 드릴 구멍에 삽입합니다. 그라우트 앵커의 경우 설계 사양에 따라 그라우트 혼합물을 준비합니다. 일반적으로 강도와 내식성을 강화하기 위해 첨가제가 포함된 시멘트 기반 슬러리입니다. 트레미 파이프나 그라우트 호스를 사용하여 바닥에서 위쪽으로 그라우트를 구멍에 펌핑하여 공기 주머니가 남지 않도록 합니다. 포스트 그라우팅 앵커의 경우 하중 성능 향상을 위해 초기 양생 후 압력 그라우팅을 적용합니다.

5단계: 스트레스 및 잠금 해제

그라우트가 충분한 강도를 얻은 후(실험실 테스트를 통해 확인), 유압 잭을 사용하여 앵커에 설계 하중까지 압력을 가합니다. 프리스트레싱(prestressing)이라고 알려진 이 프로세스는 앵커가 활성 상태를 유지하고 즉시 힘에 저항할 수 있도록 보장합니다. 응력을 가하는 동안 신장률과 압력 게이지를 모니터링하여 설계 공차 준수 여부를 확인하세요. 목표 하중에 도달하면 베어링 플레이트와 너트 어셈블리를 사용하여 앵커를 잠급니다. 품질 보증 및 향후 참조를 위해 모든 스트레스 데이터를 기록하십시오.

6단계: 설치 후 확인 및 문서화

앵커 성능을 확인하기 위해 리프트오프 테스트 또는 내력 테스트와 같은 무결성 테스트를 수행합니다. 장기적인 내구성을 위해 필요한 경우 부식 방지 시스템(예: 그리스로 채워진 슬리브 또는 에폭시 코팅)을 설치하십시오. 마지막으로 준공 도면, 테스트 보고서, 유지 관리 권장 사항을 포함한 전체 프로세스를 문서화합니다. 중요한 구조물의 경우 앵커 하중 및 변위를 정기적으로 모니터링하는 것이 좋습니다.

이 체계적인 가이드를 따르면 운영자는 다음을 사용하여 안전하고 효율적이며 신뢰할 수 있는 기초 지원을 보장할 수 있습니다.앵커링 장비. ISSMGE(International Society for Soil Mechanics and Geotechnical Engineering)의 표준과 같은 산업 표준을 준수하는 것은 프로젝트 성공에 필수적입니다.
