​제트 그라우팅에서 기둥의 직경을 결정하는 요인은 무엇입니까?

제트 그라우팅에서 기둥의 직경을 결정하는 요인은 무엇입니까?

제트 그라우팅에서 기둥 직경은 토양 개선 프로젝트의 효율성, 효율성 및 경제성에 직접적인 영향을 미치는 중요한 매개변수입니다. 기존의 드릴 샤프트와 달리 제트 그라우트 기둥은 현장 토양을 침식하고 고압 유체 제트와 혼합하여 형성됩니다. 즉, 직경이 드릴 비트에 의해 고정되지 않고 복잡한 요인의 상호 작용에 따라 달라집니다. 설계자와 운영자가 원하는 기둥 치수와 토양-시멘트 특성을 달성하려면 이러한 변수를 이해하는 것이 필수적입니다. 이 기사에서는 결정을 내리는 주요 요인을 분석합니다.제트 그라우팅컬럼 직경은 장비, 토양, 운영 및 설계 매개변수로 분류됩니다.

1. 장비 및 기술 사양

제트 압력 및 유속: 더 높은 유체 압력(일반적으로 30-60 MPa) 및 유속은 침식 에너지를 증가시켜 컬럼 직경을 확대합니다. 삼중 유체 시스템은 강화된 토양 파괴로 인해 단일 유체 시스템보다 더 큰 직경을 달성하는 경우가 많습니다.

노즐 디자인: 노즐 직경, 개수, 방향은 제트 속도와 스프레이 패턴에 영향을 미칩니다. 더 크거나 여러 개의 노즐을 사용하면 침식 영역이 넓어질 수 있습니다.

회전 및 철수 속도: 회전 및 철수 속도가 느려지면 깊이당 더 많은 에너지를 전달할 수 있어 직경이 증가합니다. 그러나 과도한 속도 저하로 인해 과도한 침식 및 붕괴가 발생할 수 있습니다.

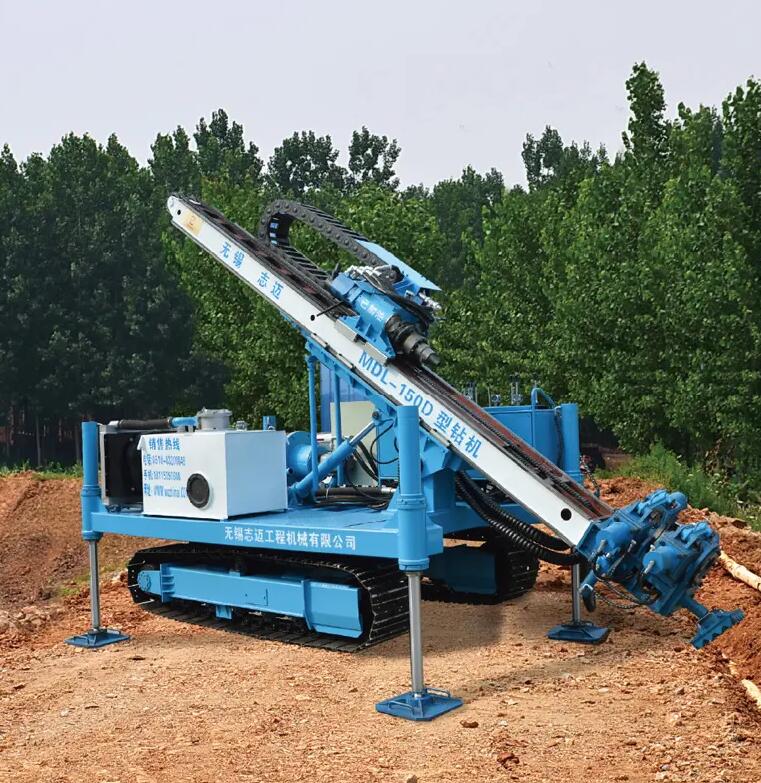

리그 유형 및 전력: 자동화된 매개변수 제어 기능을 갖춘 고급 리그를 사용하면 다양한 조건에서 보다 일관된 직경을 얻을 수 있습니다.

2. 토양의 특성

토양 유형 및 밀도: 입상 토양(모래, 자갈)은 침식성이 더 높으며 응집성 점토보다 직경이 더 큰 경우가 많습니다. 밀도가 높거나 시멘트로 굳어진 토양에는 더 높은 에너지 투입이 필요합니다.

입자 크기 분포: 미세한 입자가 포함된 등급이 좋은 토양은 제트 침투를 제한하여 직경을 줄일 수 있습니다. 깨끗한 모래나 부드러운 미사는 더 큰 기둥에 이상적입니다.

지하수 조건: 높은 지하수위는 제트 확산을 촉진할 수 있지만 통제하지 않으면 바인더를 씻어낼 수도 있습니다.

현장 응력: 깊은 층의 과도한 압력이 기둥을 압축하여 얕은 깊이에 비해 직경을 줄입니다.

3. 운영 매개변수

그라우트 혼합 특성: 점도, 응결 시간 및 밀도는 제트 응집력 및 토양 혼합에 영향을 미칩니다. 요변성 그라우트는 더 큰 기둥 모양을 유지할 수 있습니다.

공기 또는 물 슈라우드: 이중/삼중 유체 시스템에서 슈라우드 제트는 더 먼 거리에서 제트 에너지를 보존하여 직경을 확대합니다.

리프팅 단계 및 체류 시간: 일부 기술은 혼합 및 직경을 향상시키기 위해 일시 ​​중지와 함께 단계적 철수를 사용합니다.

4. 설계 및 실행 요소

기둥 간격 및 겹침: 벽이나 슬래브의 기둥 그리드에서 겹침을 보장하도록 직경을 ​​설계해야 합니다.

깊이 고려 사항: 에너지 손실과 토양 제한으로 인해 깊이에 따라 직경이 감소하는 경우가 많습니다.

품질 요구 사항: 내력 기둥의 경우 더 큰 직경을 지정할 수 있는 반면, 차단벽은 크기보다 연속성을 우선시할 수 있습니다.

실제적 시사점 및 사례

교량 교대용 느슨한 모래를 안정시키는 프로젝트에서 목표 기둥 직경은 1.5미터였습니다. 40 MPa의 단일 유체 분사를 사용한 초기 시험에서는 모래 압축으로 인해 직경이 1.1미터에 불과했습니다. 50MPa 압력과 느린 회수(10cm/분)를 갖춘 삼중 유체 시스템으로 전환하여 필요한 직경을 달성했습니다. 토양 테스트를 통해 향상된 균일성과 강도를 확인했습니다.

모니터링 및 조정

실시간 모니터링 시스템은 압력, 유량, 토크와 같은 매개변수를 추적하므로 운영자가 설정을 동적으로 조정할 수 있습니다. 코어링 또는 CPT를 통한 시공 후 검증으로 직경 준수를 보장합니다.

결론

제트 그라우팅의 기둥 직경은 일정하지 않지만 장비 성능, 토양 반응 및 운영 전문 지식에 따라 제어 가능한 결과입니다. 이러한 요소를 최적화함으로써 엔지니어는 제트 그라우팅을 다양한 지질 공학 문제에 맞게 조정하여 성능과 비용 효율성의 균형을 맞출 수 있습니다. 모델링 및 모니터링 기술이 발전함에 따라 기둥 치수 예측 및 제어가 더욱 정확해지고 더욱 견고해질 것입니다.제트 그라우팅현대 기초 공학에서의 역할.
