지하 차단벽을 만드는 데 제트 그라우팅 장비를 사용할 수 있습니까?

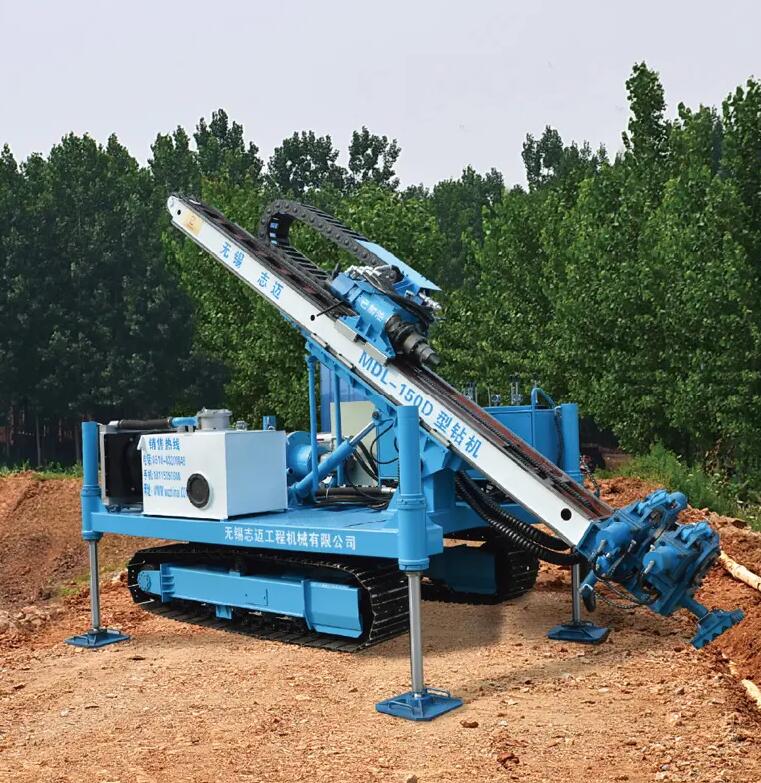

할 수 있다제트 그라우팅 장비지하 차단벽을 만드는 데 사용됩니까?

지하 차단벽은 지하수 흐름을 제어하고, 오염 물질을 포함하거나, 지질 공학 및 환경 공학에서 구조적 지원을 제공하도록 설계된 수직 장벽입니다. 전통적으로 슬러리 벽, 시트 파일링 또는 다이어프램 벽과 같은 기술이 이러한 목적으로 사용되었습니다. 그러나 제트 그라우팅 장비는 특히 복잡한 지반 조건이나 제한된 현장에서 다양하고 효과적인 대안으로 등장했습니다. 이 기사에서는 기술적 고려 사항 및 사례 연구 통찰력과 함께 제트 그라우팅 장비를 사용하여 지하 차단벽을 만드는 타당성, 방법 및 이점을 조사합니다.

차단벽의 제트 그라우팅 원리

제트 그라우팅에는 고압 유체 제트(그라우트, 물 또는 공기)로 현장 토양을 침식하고 시멘트 결합제와 혼합하여 기둥, 패널 또는 연속 장벽을 형성하는 작업이 포함됩니다. 차단벽의 경우, 중첩된 제트 그라우트 기둥이 순차적으로 생성되어 밀봉된 수직 멤브레인을 형성합니다. 세 가지 기본 제트 그라우팅 방법을 적용할 수 있습니다.

단일 유체 시스템: 고압 그라우트만으로는 침식되고 토양과 혼합됩니다.

이중 유체 시스템: 그라우트 제트는 에어 제트로 덮여 침식 범위가 향상됩니다.

삼중 유체 시스템: 별도의 물과 공기 제트가 토양을 침식한 후 혼합을 위한 그라우트 주입이 이어집니다.

삼중 유체 시스템은 다양한 토양에서 더 큰 기둥 직경과 더 나은 균질성을 달성할 수 있는 능력으로 인해 차단벽에 선호되는 경우가 많습니다.

기존 방법에 비해 장점

적응성: 제트 그라우팅 장비는 자갈층, 부드러운 점토 또는 혼합 표면 조건과 같이 전통적인 방법으로 어려움을 겪는 토양에서 작동할 수 있습니다.

최소 진동: 파일 항타와 달리 제트 그라우팅은 진동이 거의 발생하지 않아 민감한 구조물 근처에 적합합니다.

트렌치가 필요하지 않음: 트렌치 붕괴 위험을 제거하고 탈수 요구 사항을 줄입니다.

사용자 정의 가능한 형상: 곡선 또는 불규칙 레이아웃을 포함하여 다양한 깊이(최대 50미터 이상)와 각도로 벽을 구성할 수 있습니다.

설계 및 시공 과정

현장 조사: 분사 매개변수(압력, 회전 속도, 회수 속도) 및 컬럼 중첩을 결정하려면 자세한 토양 프로파일링이 중요합니다.

레이아웃 및 순서: 연속성을 보장하기 위해 기둥은 직경의 70~90% 간격으로 배치됩니다. 1차 및 2차 컬럼 시퀀스는 지면 흔들림을 방지하도록 계획됩니다.

실시간 모니터링: 최신 장비에는 센서가 통합되어 흐름, 압력 및 기둥 형성을 모니터링하여 건설 중에 조정할 수 있습니다.

품질 검증: 코어 샘플링, 투과성 테스트 및 지구물리학적 방법을 통해 벽의 무결성과 수력학적 성능을 확인합니다.

사례 연구: 산업 현장의 오염물질 봉쇄

유럽의 한 화학 공장에서는 오염물질이 지하수로 침출되는 것을 방지하기 위해 차단벽이 필요했습니다. 제트 그라우팅은 이질적인 지하 조건(모래와 미사층이 교대로 반복됨)으로 인해 선택되었습니다. 삼중 유체 제트 그라우팅을 사용하여 깊이 30m에 달하는 1.2m 두께의 벽을 건설했습니다. 건설 후 테스트에서는 엄격한 환경 기준을 충족하는 10⁻⁷ cm/s 미만의 수력 전도도를 보여주었습니다. 이 프로젝트는 슬러리 벽 대안보다 20% 더 빨리 완료되었으며, 폐기물 생성량은 40% 적었습니다.

한계와 과제

토양 제한 사항: 투과성이 높은 자갈이나 유기 이탄에서 낮은 투과성을 달성하려면 전처리 또는 변형된 그라우트 혼합물이 필요할 수 있습니다.

품질 관리: 토양층이 일관되지 않으면 기둥 직경이 고르지 않아 벽에 틈이 생길 위험이 있습니다. 철저한 모니터링이 필수입니다.

비용 요인: 제트 그라우팅은 간단한 토양 조건에서 슬러리 벽보다 선형 미터당 비용이 더 많이 들 수 있지만, 전체 프로젝트 비용은 단축된 일정과 보조 작업으로 인해 발생할 수 있습니다.

미래 혁신

방향성 제트 그라우팅 및 로봇 드릴 유도와 같은 최신 기술은 차단벽의 정밀도를 향상시킵니다. 바이오폴리머 그라우트는 성능을 유지하면서 장벽의 탄소 배출량을 줄이는 테스트도 진행 중입니다.

결론

제트 그라우팅 장비효과적인 지하 차단벽을 만들 수 있을 뿐만 아니라 까다로운 시나리오에서도 우수한 기술 및 환경적 이점을 제공하는 경우가 많습니다. 영향이 적은 맞춤형 솔루션을 구현함으로써 전 세계 지질 공학 및 환경 엔지니어에게 귀중한 도구가 되었습니다. 성공적인 구현은 철저한 계획, 전문적인 운영 및 강력한 품질 보증에 달려 있습니다. 이는 제트 그라우팅이 틈새 지반 개선 기술 그 이상임을 입증합니다.
