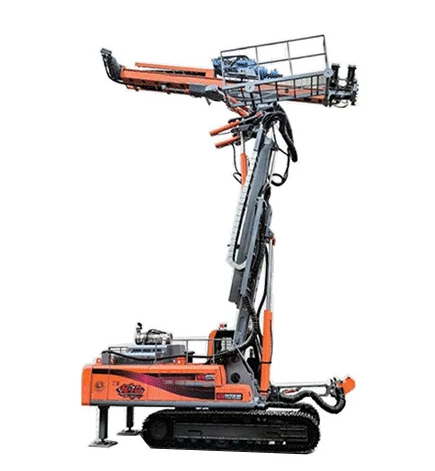

유압 다기능 드릴링 장비의 기본 압력 제어 회로

기본 압력 제어 회로유압 다기능 드릴링 장비

기본 압력 제어 회로는 유압 다기능 드릴링 장비의 액추에이터에 필요한 힘과 토크를 제공하므로 매우 중요합니다. 본 회로에 사용되는 핵심부품은 유압을 조절하는 압력조절밸브이다. 기본 압력 제어 회로는 유압 다기능 드릴링 장비의 작동에 중요한 역할을 합니다.

밸런싱 회로

실제 엔지니어링에서 유압 다기능 드릴링 장비의 수직 유압 실린더는 자체 중력으로 인해 하강할 수 있습니다. 이를 방지하기 위해 밸런싱 회로를 사용할 수 있습니다. 이러한 회로는 크레인의 불균형 러핑, 리프팅 및 텔레스코핑 메커니즘과 같은 메커니즘뿐만 아니라 유압 프레스의 플런저, 피스톤 및 슬라이더 메커니즘과 같은 중력 하강 메커니즘에도 일반적으로 사용됩니다. 밸런싱 회로에는 다음이 포함됩니다.

(1) 지원 및 속도 제한 제어를 위해 체크 시퀀스 밸브를 사용하는 밸런싱 회로.

(2) 속도 제한용 체크 스로틀 밸브와 잠금용 유압 제어식 체크 밸브를 사용하는 균형 회로.

압력 유지 회로

이름에서 알 수 있듯이 압력 유지 회로는 작업 사이클의 특정 단계 동안 지정된 압력을 유지하면서 압력을 일정하게 유지합니다. 이 유형의 회로에는 세 가지 주요 특성이 있습니다.

(1) 안정된 압력

(2) 안정적인 작동

(3) 에너지 효율성.

감압 회로

감압 회로는 유압 회로의 압력을 낮춥니다. 이는 감압 밸브와 다른 밸브의 조정을 통해 달성됩니다. 이 회로에 의해 펌프의 공급압력보다 낮은 안정된 압력을 얻을 수 있습니다.

압력 조절 회로

압력 조절 회로의 기능은 유압 다기능 드릴링 장비의 전체 ​​유압 시스템 또는 특정 섹션의 압력을 일정한 값 또는 특정 한계 이하로 유지하는 것입니다. 압력 조절 회로에는 다음이 포함됩니다.

(1) 단단 압력 조절 회로

(2) 다단식 압력 조절 회로

(3) 무단계 압력 조절 회로.

압력 강화 회로

압력 강화 회로는 유압 시스템의 압력을 높이는 데 사용됩니다.유압 다기능 드릴링 장비. 이 회로를 사용하면 상대적으로 출력 압력이 낮은 유압 펌프를 사용하여 더 높은 압력의 오일을 얻을 수 있습니다. 또한 압축 공기를 동력원으로 사용하여 동일한 효과를 얻을 수도 있습니다. 증압기는 이 회로의 필수 구성 요소이며 다음을 포함합니다.

(1) 단동형 증강기

(2) 이중 작용 강화 장치.

하역 회로

언로딩 회로의 기능은 유압 펌프가 거의 무압력 상태에서 작동할 수 있도록 하는 것입니다. 언로드 회로의 장점은 다음과 같습니다.

(1) 모터의 빈번한 시동을 피하십시오

(2) 유압 다기능 드릴링 리그의 유압 시스템의 열 발생 감소

(3) 전력 손실 최소화

(4) 모터와 펌프의 수명을 연장합니다.

일반적으로 사용되는 언로드 회로는 다음과 같습니다.

(1) 외부에서 제어되는 시퀀스 밸브를 언로딩 밸브로 사용하는 언로딩 회로

(2) 양방향 2위치 밸브를 이용한 바이패스를 이용한 하역회로

(3) 파일럿 작동형 릴리프 밸브를 이용한 하역 회로

(4) M(또는 H, K)형 방향 밸브의 중립 위치 기능을 활용한 언로드 회로.
